Electrical Specifications
Motor Data
Model of Motor | Output | Voltage | Frequency | Poles | Duty | Rated | Stall Torque | Capacitor/Ve | |||||
Speed | Current | Torque | |||||||||||
Motor | Motor with gear shaft | W | V | Hz | P | ||||||||
r/min | A | N.m | kgf.cm | N.m | kgf.cm | μF/VAC | |||||||
5IK120A-AF | 5IK120GU-AF | 120 | 1ph110 | 50 | 4 | CONT | 1350 | 1.90 | 0.85 | 8.50 | 0.59 | 5.85 | 25.0/250 |
5IK120A-CF | 5IK120GU-CF | 120 | 1ph220 | 50 | 4 | CONT | 1350 | 0.92 | 0.85 | 8.50 | 0.75 | 7.50 | 8.0/450 |
5IK120A-SF | 5IK120GU-SF | 120 | 3ph220 | 50 | 4 | CONT | 1350 | 0.89 | 0.85 | 8.50 | 3.50 | 35.00 | / |
5IK120A-S3F | 5IK120GU-S3F | 120 | 3ph380 | 50 | 4 | CONT | 1350 | 0.51 | 0.85 | 8.50 | 3.50 | 35.00 | / |
5IK120A-DF | 120 | 1ph220 | 50 | 2 | CONT | 2800 | 0.88 | 0.40 | 4.00 | 0.42 | 4.15 | 8.0/450 | |
* Note: It’s only typical technical data, special requirement can be customized. |
Gearbox Data
Frequency | Reduction Ratio | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 | |
50Hz | Output Shaft Speed | r/min | 500 | 417 | 300 | 250 | 200 | 166 | 150 | 120 | 100 | 83 | 75 | 60 | 50 | 41 | 37 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | 7.5 |
Allowable Torque | N.m | 2.06 | 2.48 | 3.44 | 4.13 | 5.16 | 6.19 | 6.19 | 7.75 | 9.30 | 11.2 | 11.2 | 14.0 | 16.8 | 20.0 | 22.4 | 28.0 | 33.6 | 39.2 | 39.2 | 39.2 | 39.2 | 39.2 | 39.2 | 39.2 | |
kgf.cm | 21.0 | 25.3 | 35.1 | 42.1 | 52.6 | 63.2 | 63.2 | 79.1 | 94.9 | 114 | 114 | 143 | 171 | 206 | 228 | 286 | 343 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | ||
60Hz | Output Shaft Speed | r/min | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 |
Allowable Torque | N.m | 1.74 | 2.09 | 2.90 | 3.48 | 4.35 | 5.22 | 5.22 | 6.54 | 7.85 | 9.42 | 9.42 | 11.8 | 14.2 | 17.0 | 18.9 | 23.6 | 28.4 | 35.5 | 39.2 | 39.2 | 39.2 | 39.2 | 39.2 | 39.2 | |
kgf.cm | 17.8 | 21.3 | 29.6 | 35.5 | 44.4 | 53.3 | 53.3 | 69.7 | 80.0 | 96.1 | 96.1 | 121 | 146 | 174 | 193 | 241 | 289 | 362 | 400 | 400 | 400 | 400 | 400 | 400 |
Reduction Ratio | L(mm) | W(kg) | |
Gearbox | 6GU3K-GU9K | 72 | 1.87 |
6GU10K-GU18K | 2.10 | ||
6GU20K-GU200K | 2.75 | ||
Motor | 4.80 |
Capacitor
Capacity μF Allowable Deviatio 5% | Voltage | L±1 | W±1 | H±1 | Type |
V | mm | mm | mm | ||
8.0 | 450 | 47 | 26 | 38 | Down-lead |
25.0 | 250 | 68 | 32 | 56 |

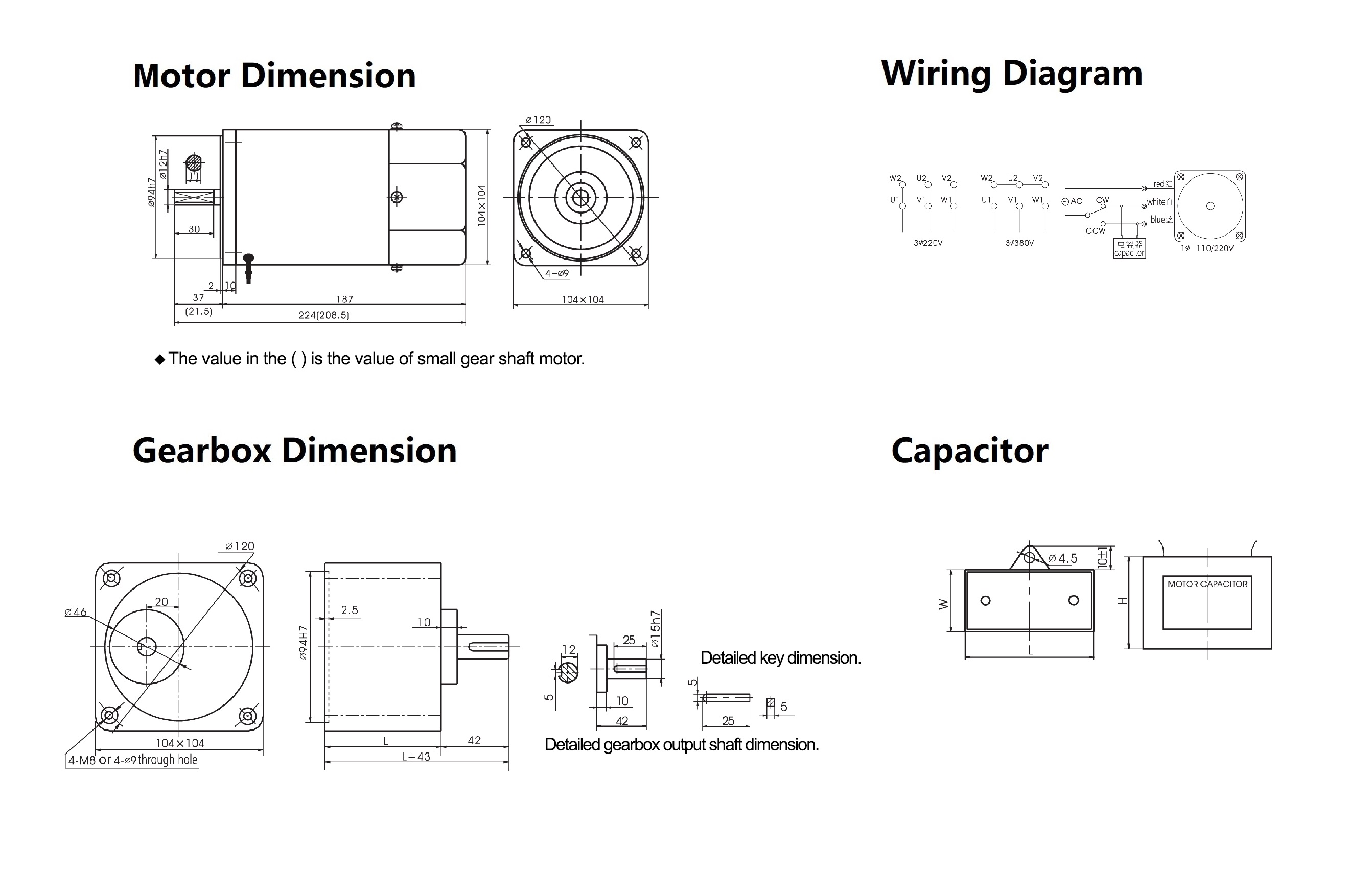

Mechanical Dimensions
* Note: The motor parts such as shaft size, encoders, cables & connectors can be customized.
